DBY型電動隔膜泵-簡介
DBY型電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展,國際上越來越多的工業化國家采用此種型式的泵,取代部份離心泵、螺桿泵,來應用于石化、陶瓷、冶金等行業,產品設計均參考美國ABEL公司樣機,該泵適用于低壓,即出口壓力≤3kgf/cm2的場合.
電動隔膜泵-主要用途:
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。

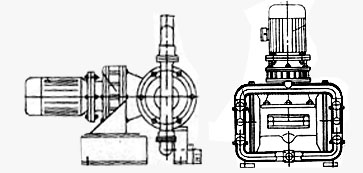

| 電動隔膜泵結構簡圖 | |||
 |
|||
| 名 稱 |
型 號 | 流量 （m 3 /h） |
揚程 （m） |
吸程 （m） |
允許通過顆粒φ（mm） | 電機功率KW |
| 電 動 隔 膜 泵 |
DBY-10 | 0.5 | 30 | 3 | 1 | 0.75 |
| DBY-15 | 1 | 30 | 3 | 1 | 0.75 | |
| DBY-25 | 3.5 | 30 | 7 | 2.5 | 1.5 | |
| DBY-40 | 5.5 | 30 | 7 | 4.5 | 1.5 | |
| DBY-50 | 8.5 | 30 | 7 | 8 | 2.2 | |
| DBY-65 | 10 | 30 | 7 | 8 | 2.2 | |
| DBY-80 | 14 | 30 | 7 | 10 | 4 | |
| DBY-100 | 16 | 30 | 7 | 10 | 4 |
電動隔膜泵-特性曲線圖
電動隔膜泵-安裝和使用方法
電動隔膜泵-工作原理
電動隔膜泵電機（4）通過減速箱（3）帶動左右兩端柱塞上面的隔膜（2）一前一后往復運動。在左右兩個泵腔內，裝有上下四個單向球閥（1）隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替地開啟和關閉，從而將液體不斷地吸入和排出。
| 產品名稱 | 型號 | 鑄鐵 | 鑄鐵四氟 | 鋁合金 | 鋁合金四氟 | 不銹鋼 | 不銹鋼四氟 | 不銹鋼F46 | 工作塑料 |
| 電動隔膜泵 | DBY-10 | 1580 | 1640 | 1780 | 1840 | 1980 | 2040 | 2080 | |
| DBY-15 | 1620 | 1680 | 1800 | 1860 | 2100 | 2160 | 2200 | ||
| DBY-25 | 2780 | 3000 | 2980 | 3200 | 3330 | 3550 | 2650 | ||
| DBY-40 | 2920 | 3140 | 3080 | 3300 | 3620 | 3840 | 3940 | ||
| DBY-50 | 4500 | 5000 | 4700 | 5200 | 5400 | 5880 | 6080 | ||
| DBY-65 | 4700 | 5200 | 4900 | 5400 | 5600 | 6080 | 6280 | ||
| DBY-80 | 6800 | 7800 | 7200 | 82000 | 8800 | 9800 | |||
| DBY-100 | 7200 | 8200 | 7500 | 8500 | 9500 | 10500 |
|
型號 |
A |
B |
D |
φ |
L |
H1 |
H2 |
|
DBY-10 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
|
DBY-15 |
456 |
342 |
185 |
φ12×4 |
650 |
370 |
50 |
|
DBY-25 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
|
DBY-40 |
537 |
455 |
210 |
φ14×4 |
1060 |
480 |
60 |
|
DBY-50 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
|
DBY-65 |
800 |
345 |
345 |
φ16×4 |
1510 |
700 |
85 |
|
DBY-80 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
|
DBY-100 |
800 |
345 |
345 |
φ18×4 |
1690 |
900 |
96 |
正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
注意事項
